Maschinenpark

Technik, die Toleranzen hält

Name: Sturmform GmbH
Address: Betriebsstraße 7/2, Gramatneusiedl, Niederösterreich, 2440, AT
Telephone: +43 2234 73823

Zwei 5-Achs-Bearbeitungszentren, ein Vertikalzentrum, ein Dreh-Fräs-Zentrum, ein Langdrehautomat, eine Drahterodiermaschine, eine Bandsäge, eine Koordinatenmessmaschine und zwei CAD/CAM-Arbeitsplätze.

Maschine	Typ	Ausstattung
Hermle C 20 U	5-Achs-Bearbeitungszentrum	Simultanbearbeitung, Verfahrwege 600 × 450 × 450 mm
Haas UMC-750SS	5-Achs-Bearbeitungszentrum	Verfahrwege 762 × 508 × 508 mm, Spindel 15.000 min⁻¹
DMG MORI M2	Vertikal-Bearbeitungszentrum	3 Achsen + Rundachse für Plattenteile und Vorrichtungen
Mazak QT-250MY	CNC-Drehzentrum	angetriebene Werkzeuge, Y-Achse, Stangenteile bis Ø 80 mm, Futterteile bis Ø 360 mm, Länge bis 1.000 mm
DMG MORI Sprint 32\|8	Langdrehautomat	Stangen bis Ø 32 mm, angetriebene Werkzeuge, Y-Achse, Kleinteile in Serie
Fanuc Robocut α-1iB	Drahterodiermaschine	Drahtschneiden gehärteter Werkstoffe, scharfe Innenecken
KASTOwin 4.6	Bandsäge	automatischer Zuschnitt, Schnittbereich bis 460 mm
Wenzel SF 55	Koordinatenmessmaschine	taktile Messung, Freiformflächen, Messprotokolle
TopSolid CAD/CAM	Programmierung	2 Arbeitsplätze, Konstruktion und 5-Achs-Programmierung

Schichtbetrieb

Die automatisierten Dreh- und Fräszentren arbeiten mannlos rund um die Uhr, ebenso die Drahterodiermaschine. Dadurch können wir Serien und Eilteile parallel fertigen. Wenn es eilt, arbeiten wir mit flexiblen Arbeitszeiten auch abends und am Wochenende.

Programmierung

Zwei TopSolid-CAD/CAM-Arbeitsplätze. Wir arbeiten direkt mit Ihrem STEP-Modell, erstellen fehlende Modelle nach Zeichnung und simulieren 5-Achs-Programme vor dem ersten Span.

Messtechnik

Koordinatenmessmaschine Wenzel SF 55 für Erstteile, Stichproben und Freiformflächen. Handmessmittel kalibrieren wir regelmäßig im Rahmen des QM-Systems nach ISO 9001.

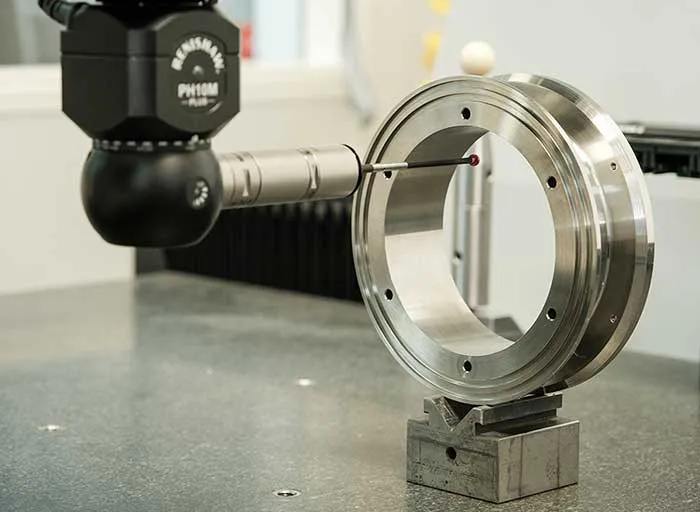

Koordinatenmessmaschine Wenzel SF 55 im Messraum von Sturmform

Blick in die Fertigung Fräsen auf der DMG MORI M2: Programm, Aufspannung, Zerspanung. 29 Sekunden, mit Ton.

Aus der Fertigung

So arbeiten wir

Aufnahmen aus unserer Halle in Gramatneusiedl: Drehen, Fräsen und Langdrehen im laufenden Betrieb.

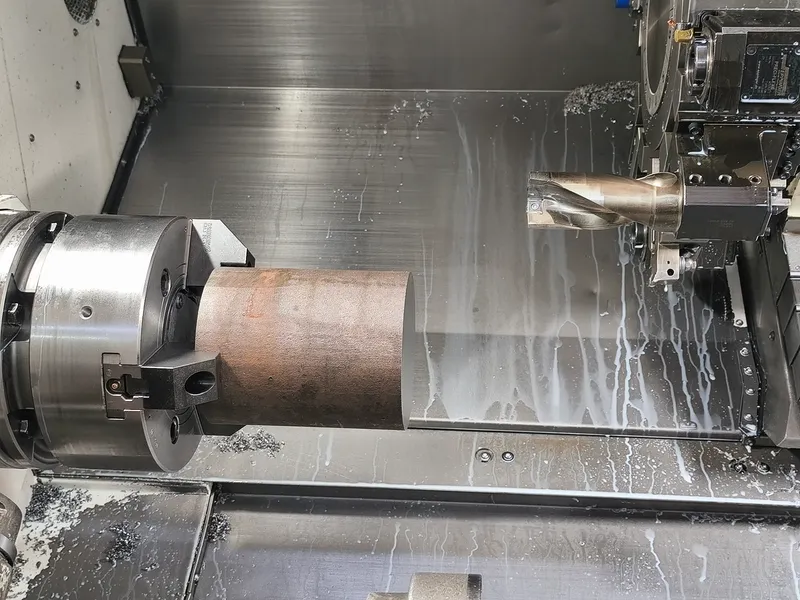

Rohteil aus Rundstahl im Futter der Mazak QT-250MY vor der Bearbeitung — Rohteil gespannt auf der Mazak QT-250MY, vor dem ersten Schnitt

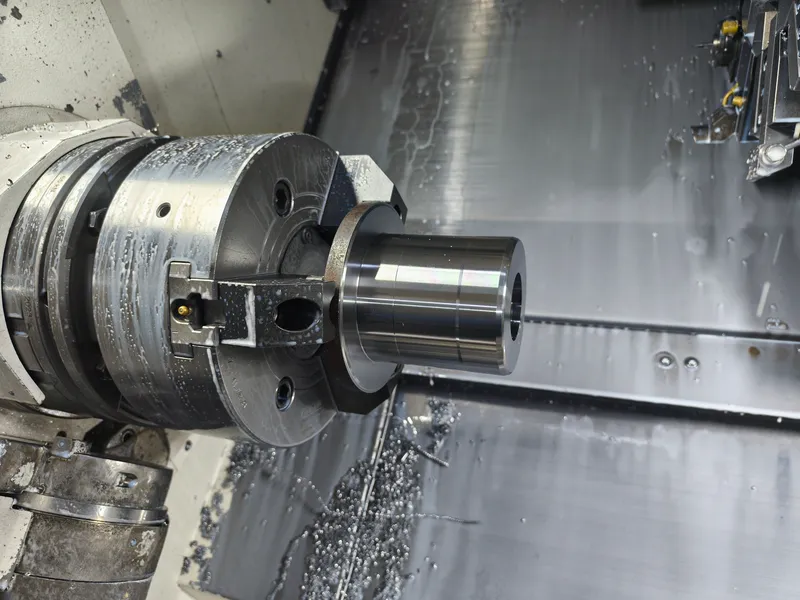

Dasselbe Teil nach der Erstseitenbearbeitung im Futter der Mazak QT-250MY — Dasselbe Teil nach der Erstseitenbearbeitung (OP 10)

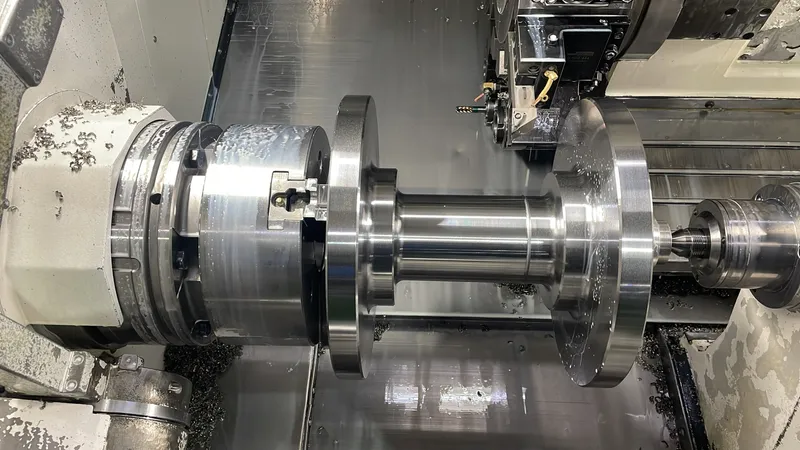

Welle mit Flanschen in der Bearbeitung auf der Mazak QT-250MY — Welle mit Flanschen, gespannt zwischen Futter und Reitstock

Langdrehen auf der DMG MORI Sprint 32|8, Werkzeugträger und Führungsbuchse — Langdrehen auf der DMG MORI Sprint 32|8, mannlos von der Stange

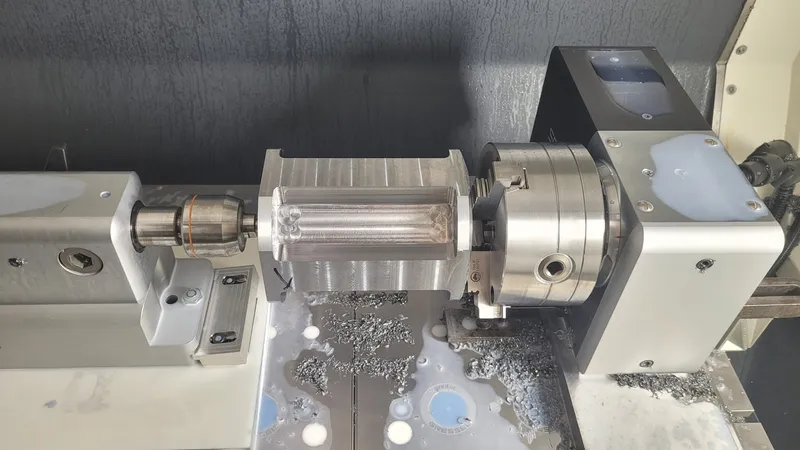

Fräsen mit der vierten Achse auf der DMG MORI M2 — Fräsen mit der 4. Achse auf der DMG MORI M2

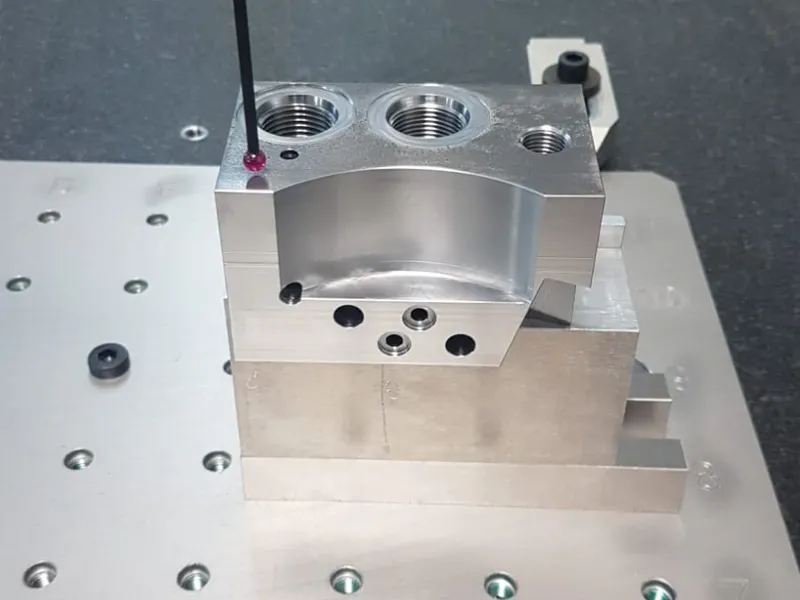

Ventilblock aus S355 mit Gewindeanschlüssen und Bohrbild auf der Koordinatenmessmaschine, Taststift im Einsatz — Ventilblock aus S355 mit Gewindeanschlüssen auf der Messmaschine

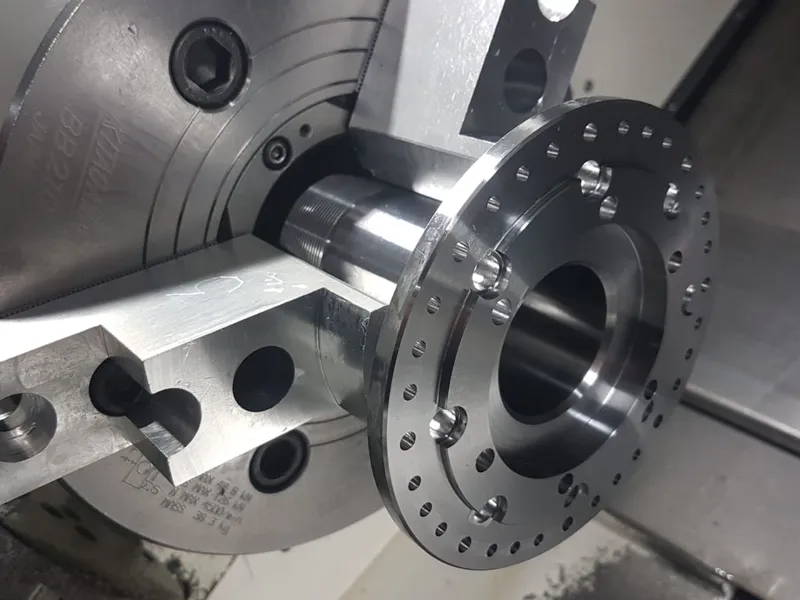

Flansch mit Lochkreis im Dreibackenfutter

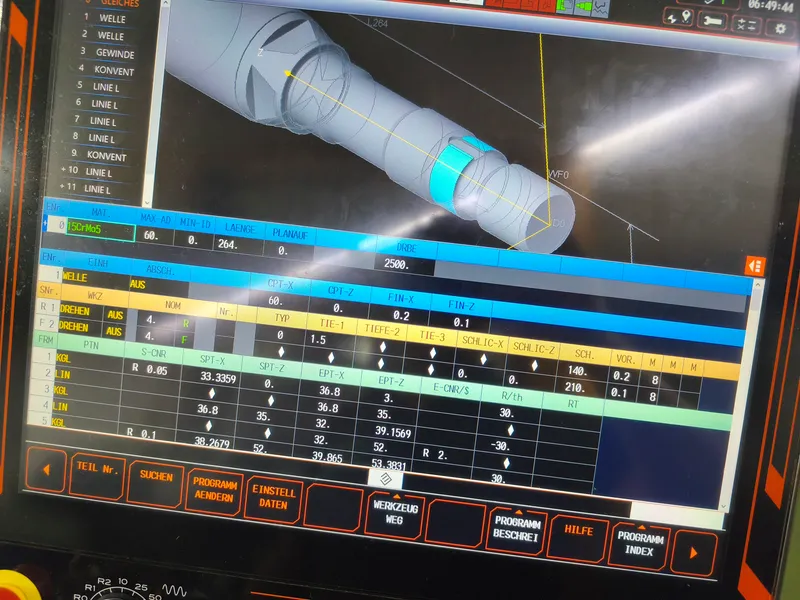

Steuerung der Mazak mit 3D-Darstellung des Werkstücks — Programm an der Steuerung: die Welle in 3D vor dem ersten Span

Dieselbe gedrehte Welle mit Absätzen und Gewinde, fertig in der Hand vor der Maschine — Dieselbe Welle fertig: Absätze, Einstiche und Gewinde, frisch von der Maschine

Werkstoffe

Alles, was sich zerspanen lässt, außer Holz

Von leicht zerspanbaren Werkstoffen wie Aluminium und Messing über Werkzeugstähle bis zu Titan, Reinwolfram (99 %) und Wolframlegierungen, unter anderem für die Nukleartechnik. Eine Auswahl der Güten, die wir laufend bearbeiten:

Stahl

S355J2 (1.0577)
C45 (1.0503)
42CrMo4 (1.7225)
Werkzeugstähle 1.2312, 1.2085, 1.2379

Edelstahl

V2A (1.4301)
V4A (1.4404)

NE-Metalle & Sondermetalle

AW-6082 (3.2315)
AW-5083 (3.3547)
AW-7075 (3.4365)
Messing CuZn39Pb3
Titan Grade 5
Reinwolfram (99 %) und Wolframlegierungen

Kunststoffe

POM
PA6
PC
PMMA

Zeichnung schicken, Angebot bekommen

PDF oder STEP, Werkstoff, Stückzahl, Wunschtermin, mehr brauchen wir nicht. Wir prüfen die Machbarkeit und melden uns innerhalb von 48 Stunden mit einem Angebot.

Anfrage senden +43 2234 73823
